Pinza amperimétrica: qué es y cómo funciona

Medir la corriente eléctrica en un conductor es esencial para conocer el consumo y las necesidades de una carga en una instalación eléctrica. Sin embargo, el proceso de medición con multímetros convencionales requiere la sección de los conductores para que la corriente eléctrica pase a través del multímetro. Por lo tanto, para medir la corriente en un conductor sin contacto, hay un medidor de pinza, una herramienta indispensable para cualquier electricista o ingeniero que quiera medir la corriente eléctrica.

Por lo tanto, el propósito de este artículo es mostrar qué es un medidor de pinza, cómo funciona y cuáles son sus aplicaciones.

¿Qué es un medidor de pinza

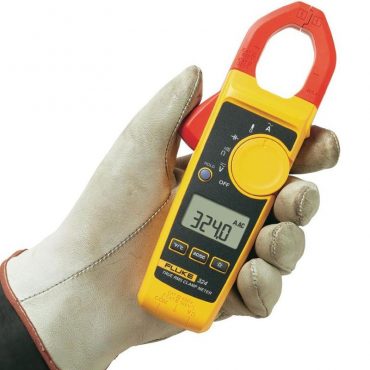

El medidor de pinza es un instrumento para medir corriente eléctrica sin requerir contacto directo con el circuito. Para realizar la medición con un medidor de pinza, todo lo que se requiere es un conductor de corriente eléctrica entre sus pinzas, y se realizará la lectura.

Además, los medidores de pinza tienen sondas de prueba y las funciones de un multímetro común para medir otras cantidades eléctricas. El dispositivo tiene la capacidad de medir corrientes tanto directas como alternas.

Cómo usar un medidor de pinza

Para medir la corriente es muy simple, solo separe una fase del circuito donde es posible acceder al cable. Entonces, con el circuito encendido y la corriente pasando a través de los conductores, coloque el cable entre las abrazaderas de la abrazadera. De esta manera, el valor actual en amperios aparecerá en la pantalla del amperímetro, siempre que esté en la escala correcta.

Para una medición precisa, nunca mida dos cables al mismo tiempo, como dos fases juntas o una fase y un neutro juntos. Esto se debe a que el medidor detectará dos corrientes y medirá ambas simultáneamente, causando una medición incorrecta. Siempre use solo una fase o solo un neutro para medir la corriente eléctrica.

Cómo funciona el medidor de pinza

El medidor de pinza funciona desde el principio de la interacción electromagnética. Siempre que haya un flujo de corriente eléctrica en un conductor, se genera un campo electromagnético debido a este flujo de corriente eléctrica. Este campo electromagnético tiene su intensidad de acuerdo con la intensidad de la corriente eléctrica que fluye en el conductor.

alicates amperímetro

Por lo tanto, al colocar el cable entre las abrazaderas de la abrazadera, tenemos un sistema en el que el campo electromagnético del cable induce un voltaje eléctrico en una bobina en las abrazaderas de la abrazadera.

Te puede interesar  Multímetro digital y analógico: qué es y para qué sirve

Por lo tanto, este voltaje eléctrico que se indujo en la bobina entre las pinzas de los alicates genera una corriente eléctrica. Por lo tanto, el dispositivo dentro del medidor de pinza lee esta corriente eléctrica y calcula qué corriente eléctrica fluye en el conductor que se está midiendo. Este valor se imprime en la pantalla del dispositivo para que el usuario lo lea.

alicates amperímetro

El funcionamiento de este sistema es similar al funcionamiento de un transformador, una máquina eléctrica utilizada para aislar circuitos y convertir valores de voltaje alternos.

Categorías de aplicación

Al comprar un amperímetro, vendrá con una categoría de aplicación definida de fabricado, es decir, para qué tipo de circuito el dispositivo fue diseñado para funcionar con la seguridad adecuada. Por lo tanto, las diferentes categorías se refieren a diferentes aplicaciones, que son:

  • Para circuitos electrónicos, el CAT I, y estos deben estar completamente aislados de la red eléctrica, ya que ofrecen menos protección al profesional;
  • LA CAT II es para electrodomésticos, circuitos electrónicos de bajo voltaje y tomacorrientes alejados de los sistemas de distribución domésticos;
  • Equipos certificados con CAT III se usan para medir cualquier toma de corriente en hogares y negocios y otros circuitos eléctricos, e incluso se pueden usar en industrias, en sistemas trifásicos;
  • los CAT IV Se utiliza en sistemas de distribución, cuadros eléctricos y principalmente en lugares más peligrosos, ya que los equipos de esta categoría ofrecen mayor seguridad al profesional.

Por lo tanto, una categoría anterior siempre puede realizar funciones de las categorías anteriores, pero nunca al revés.

Por lo tanto, es importante analizar a qué se aplicará el medidor de pinza antes de realizar la compra. Esto se debe a que tienen diferentes capacidades de medición de corriente, voltaje y seguridad para el operador.
