Código de colores de resistencias: ¿Cómo calcularlas?

CÓDIGO DE COLORES DE RESISTENCIAS

Seguramente desconoces el valor de una resistencia eléctrica, y no sabes qué significan esas rayitas de colores, sigue con nosotros que te explicaremos: cómo calcular el código de colores de resistencias.

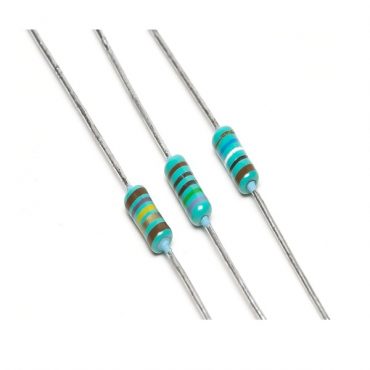

CÓDIGO DE COLORES DE RESISTENCIAS-1

Código de colores de resistencias

El código de colores se emplea en el área de la electrónica, para expresar los valores de los elementos electrónicos. Es muy común en los resistores, pero también es útil en muchas otras unidades, tales como condensadores, inductores, diodos, etc.

A través del código de colores o las bandas de colores presentes en las resistencias, conocemos el valor de una resistencia eléctrica mediante.

Las dos primeras franjas de izquierda a derecha, determinan las primeras cifras del valor del elemento, en cuanto que la tercera franja indica por el valor por el cual debe multiplicarse el valor de la cifra antes leída.

Este resultado determina el valor de tolerancia, este es + o, el resultado que puede tener por encima o por debajo del valor que determinan las 3 primeras franjas.

La última franja, que se encuentra más separada del resto, y comúnmente es de color dorado o plata, revela la tolerancia, es decir, el margen de error que garantiza el fabricante.

En cuanto a las resistencias de precisión que poseen franjas de colores, las tres primeras expresan la cifras, la cuarta el multiplicador, la quinta la tolerancia y la sexta, el coeficiente de temperatura.

El resto de las bandas determinan la mantisa y el exponente del valor nominal. De esta forma, una resistencia de las series E12 o E24, las cuales se encuentran normalizadas con 2 cifras significativas, llevan cuatro franjas: las dos cifras, el exponente o factor potencia de 10, y la tolerancia.

Cómo Calcular el Valor de Una Resistencia

Para conocer el valor de una resistencia eléctrica debemos tener presente que tiene 3 franjas de colores seguidas y una cuarta más separada.

Con un ejemplo explicaremos un poco más eso de la tolerancia. Si contamos con una Resistencia de 1.000 ohmios (Ω) y su tolerancia es de un 10%, quiere decir que esa resistencia es en teoría de 1.000Ω.

Aunque consigue un valor en la realidad de (+ o –) el 10% de esos 1000Ω, en este caso 100Ω arriba o abajo (que es el 10% de 1.000).

Como resultado determinamos que la resistencia de 1.000Ω puede tener valores entre 900Ω y 1.100Ω debido a su tolerancia.

Te puede interesar  Potencia eléctrica: ¿Qué es? Representación, y más

Usualmente si para medir los valores de las resistencias eléctricas, hacemos uso de un multímetro, el resultado suele ser un valor bastante preciso, sin importar la tolerancia que posean.

Ahora que ya conocemos la tolerancia, continuemos con el proceso para calcular el valor del código de colores de la resistencia con el siguiente esquema:

El primer color nos indica que tiene un valor de 2, el segundo de 7, es decir 27, y el tercer valor es por 100.000 o simplemente añadirle 5 ceros. La resistencia mide 2.700.000 ohmios. ¡Fácil verdad!.

¿Cuál es el valor tolerancia? Al tratarse del color dorado este indica el 5%. Esa resistencia en la realidad podrá tener valores entre 2.700.000Ω +- el 5% de ese valor, como resultado es 135.000Ω más o menos del valor teórico que es 2.700.000Ω.

Importancia del código de colores de resistencia

El código de colores de resistencias, es de significativa importancia para individualizar el valor de cada una de las resistencias eléctricas, por un código o combinación de colores estandarizado de forma global en la electrónica.

El código que va pintado en pequeñas franjas sobre la resistencia, indica valores van desde pocos omhs hasta muchos mega ohms dependiendo de cada resistencia.

También podemos encontrar otros tipos de resistencias entre las que podemos mencionar: de precisión, de potencia, incluso en distintos materiales y hasta las que indican sobre ellas mismas su valor sin necesidad de tener que calcular su valor.

Entonces es de vital importancia para todo electricista, estudiante, ingeniero o electrónico, dominar el código de colores de resistencias, el cual es muy simple memorizarlo para no olvidarlo, cada valor es para las bandas A y B, y el mismo valor es la cantidad de ceros para el multiplicador.

Si le pareció interesante este artículo, le invitamos a leer nuestro post sobre Conectores eléctricos, en el cual explica todo lo referente a estos eléctricos que, son de gran importancia para llevar a cabo un circuito eléctrico funcional, y que cumpla con las leyes internacionales de la electrónica.
