Caliper: cómo usar esta herramienta

El calibrador es una herramienta utilizada para descubrir las medidas exactas de una pieza u objeto en particular.

La gran ventaja del calibrador sobre una cinta o regla de medición es la precisión de su medición, que es muy eficiente para medir dos lados simétricamente opuestos en un objeto.

¿Qué es la pinza?

La pinza tiene la apariencia de una regla graduada con un cursor deslizante con dos boquillas de medición, una fija en el punto cero y la otra fija a los trazos, que se desliza a lo largo de la regla.

La graduación de la pinza generalmente es en centímetros o pulgadas. Es capaz de realizar mediciones externas, internas y de profundidad en objetos pequeños.

Los equipos de mejor calidad también tienen un tornillo de ajuste para mantener el cursor en un punto determinado, lo cual es muy útil para guardar los valores medidos durante un período de tiempo.

La utilidad principal del calibrador es medir objetos pequeños con absoluta precisión. Las medidas de tornillos, tubos y otros componentes son esenciales en el sector industrial, por ejemplo.

Un electricista usa mucho la pinza para encontrar diámetros de tuercas y medir la profundidad de la cavidad de un cepillo de motor.

Tipos de medidas

El instrumento es capaz de realizar cuatro tipos de mediciones:

  • Medida interna
  • Medida externa
  • Medida de profundidad
  • Medida de rebote

Tipos de pinzas

No todas las pinzas son iguales, algunas tienen peculiaridades para medir diferentes partes y aplicaciones muy específicas.

  • Pinza Mecánica Universal: El modelo más común, capaz de realizar mediciones internas, externas, de profundidad y de rebote.
  • Pinza universal con reloj: Muy similar al primero, pero con un reloj conectado al cursor, lo que facilita la lectura de las mediciones.
  • Pinza basculante o con boquilla móvil: Se utiliza para medir piezas con forma cónica o huecos de diferentes diámetros.
  • Pinza de profundidad: Equipo específico para medir la profundidad, consiste en una varilla simple o un gancho, que permite descubrir la profundidad de agujeros, agujeros, hendiduras, entre otros.
  • Doble pinza: Tiene un eje vertical y un eje horizontal, utilizados principalmente para medir dientes de engranajes con alta precisión.
  • Calibrador digital: Tiene un lector digital que imprime el resultado de la medición en la pantalla. Esto descarta los errores de visión que ocurren en los modelos analógicos, debido al ángulo en el que se observa la escala, lo que puede provocar una lectura errónea.
Te puede interesar  Pinza amperimétrica: qué es y cómo funciona

Cómo usar la pinza

Primero, es necesario saber el tipo de medición a realizar: si es el diámetro interno de un tubo, las boquillas se usan para mediciones internas, así como si es la profundidad de un agujero, la varilla de medición de profundidad.

Cuando las dos boquillas están en contacto, la pinza está en la escala cero. Observe dónde se produce este marcado en su cursor, donde el cero del cursor está alineado con el cero de la escala.

calibrador

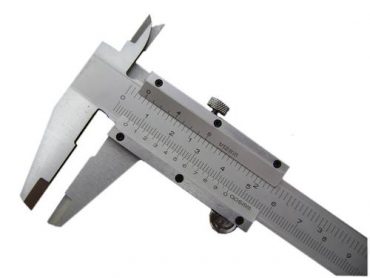

Un ejemplo es el calibrador de imagen, que mide 6,3 mm.

El calibrador en el cursor tiene números del 0 al 10. El cero del cursor se alineará en la escala con la medición exacta de la parte que se está midiendo.

Para saber exactamente qué número después de la coma, se usa la escala de 0 a 10, en la que solo una marca del cursor coincidirá con la de la escala, es decir, estarán exactamente alineadas. Observe la escala del cursor en qué consiste esta medida y tendrá el número después de la coma.

Todavía hay modelos con precisión en las centésimas, generalmente escritos en el cursor que tan precisos son. El marcado de las centésimas ocurre donde coinciden dos enteros de la escala y el cursor.
