Instalaciones eléctricas: cómo ejecutar un proyecto eléctrico residencial

La ejecución de un proyecto de instalación eléctrica es una tarea que requiere un amplio conocimiento de los estándares técnicos y sentido común por parte del diseñador. Los estándares pueden variar de una región a otra, así como los costos de instalación, pero en general, hay pasos que son indispensables para cualquier instalación eléctrica.

La persona que preparará el proyecto eléctrico debe ser capaz, desde la planta, de planificar la iluminación, la cantidad de enchufes en el medio ambiente, los conductos y conductores, la demanda, los costos del trabajo y la forma en que se debe llevar a cabo el proyecto. .

El dominio de herramientas como AutoCad también es esencial para trabajar con instalaciones eléctricas.

Diagrama unifilar de una instalación eléctrica.

Para comenzar, debe poder interpretar un diagrama unifilar. A partir de él, en un plano de planta, se representará el diagrama del proyecto eléctrico en una obra.

Aquí mostraremos los símbolos más comunes, pero cada vez que use un símbolo en su proyecto, especialmente si no es muy común, coloque una leyenda que explique cuál es ese símbolo.

instalaciones eléctricas

También será necesario comprender la simbología de los conductores del circuito. Como estamos hablando de un diagrama unifilar, todos los conductores estarán representados en un solo cable, como se muestra en la imagen a continuación.

instalaciones eléctricas

Planta baja

Para el proyecto eléctrico, debe tener un plano de la residencia con todas las medidas de las habitaciones. Se usarán para calcular el área y el perímetro de cada habitación.

Te puede interesar  Dispositivo DR: qué es y cómo funciona el interruptor automático DR

Esto será necesario ya que los estándares técnicos se basan en el área y el perímetro para definir el número requerido de enchufes, iluminación y otros estándares.

Encendiendo

Desde el área y el perímetro de cada habitación, y los estándares técnicos de su región, se establecerá un número mínimo de luces en cada habitación.

Puede colocar tantos puntos de luz como desee, siempre que respete el mínimo establecido por la norma.

Los circuitos de iluminación deben estar listados, cada circuito estará separado del otro y tendrá su propio disyuntor. Puede colocar todos los puntos de luz en una residencia en el mismo disyuntor, y separar los enchufes en otro, o puede separarlos por habitaciones.

Enchufes

Generalmente, el estándar para instalaciones eléctricas establecerá el número mínimo de enchufes de acuerdo con el perímetro y el tipo de habitación. Habrá salidas específicas para conectar motores, máquinas de lavado y secado, duchas, aire acondicionado y salidas de uso general.

En mi opinión, las reglas establecen un número muy bajo de puntos de venta. Si el presupuesto lo permite, no escatime en los enchufes, ya que son esenciales y especialmente en lugares donde habrá televisores o computadoras, cuantos más enchufes, mejor. Más aún si es una residencia en la que piensa vivir.

Para enchufes de uso específico, separe un circuito exclusivamente para cada uno. Las salidas de uso general se pueden agrupar en circuitos organizados por habitaciones o por proximidad.

Conductores y Conductos para instalaciones eléctricas.

Según la corriente calculada en los circuitos, debe dimensionar los conductores capaces de mantener esta corriente de forma segura. En general, el medidor de los conductores del circuito de iluminación será más pequeño que el medidor de los circuitos del zócalo.

Te puede interesar  ¿Salida de 20 amperios o 10 amperios?

Los conductos deben contener los cables de tal manera que no se use más del 40% de su área interna. Esto se debe a que, cuanto más lleno está el conducto, más difícil es para el electricista pasar los cables al momento de la ejecución del proyecto o de cualquier mantenimiento.

Por lo tanto, distribuya los conductores de manera inteligente y sin contaminar un conducto con muchos cables.

Cálculo de demanda y tipo de oferta.

De acuerdo con los electrodomésticos, los tomacorrientes, la ubicación y la iluminación que desea utilizar en su instalación, se realizará un cálculo de la demanda.

Cada empresa de servicios de energía proporciona el manual para calcular la demanda de una instalación residencial. A partir de este cálculo, descubrirá el tipo de suministro que necesitará su instalación, ya sea trifásica, bifásica o monofásica.

Para un mejor uso del suministro, debe distribuir las fases entre los circuitos de la manera más equilibrada posible.

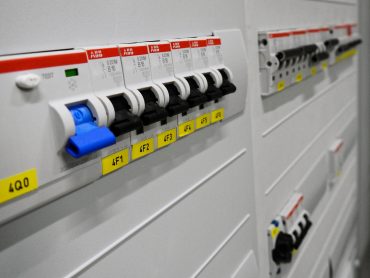

Instalaciones eléctricas disyuntores y DR

Para proteger los circuitos y las personas que utilizan la instalación eléctrica, es esencial el uso de disyuntores y dispositivos DR.

Se instalarán disyuntores termomagnéticos en cada circuito, así como un disyuntor general para toda la instalación. Servirán para evitar sobrecorrientes y cortocircuitos en la instalación, evitando problemas importantes como incendios.

Los dispositivos DR serán útiles para proteger al usuario de la instalación de descargas eléctricas. En muchos lugares, ya son equipos obligatorios.

TV, intercomunicador y circuitos telefónicos

También debe planificar los conductos para el paso de cables de teléfono, TV, intercomunicador e Internet en sus instalaciones eléctricas.

Deberá colocar al menos dos esperas de intercomunicación, una fuera de la residencia y otra dentro. Las esperas telefónicas en general se colocan en la sala de estar, dormitorios y oficinas.

Te puede interesar  Ingeniería Eléctrica - ¿Vale la pena? ¿Es de noche? ¿Ganaré dinero?

Entrada y medida estándar

Puede comprar un poste listo para recibir los cables de su instalación eléctrica. O construya una caja de medición en su pared.

Lo importante es verificar en los estándares de su compañía de energía lo que dicen sobre la caja de medición. En general, se darán instrucciones sobre cómo construir la caja para cumplir con los estándares.
