Disyuntor de motor: qué es, cómo funciona y sus aplicaciones

El disyuntor de motor es un dispositivo que combina protección y control para motores eléctricos. Fue desarrollado especialmente para la activación y protección de motores eléctricos. La gran ventaja de este interruptor automático es poder combinar funciones de fusible, relé térmico y contactor en un solo dispositivo. De esa manera, puede ahorrar mucho espacio en el panel de control de su motor.

El propósito de este artículo es mostrar qué es un disyuntor de motor, cómo funciona, cuáles son sus tipos y aplicaciones.

¿Qué es el disyuntor de motor?

O Interruptor de motor es un dispositivo para proteger y maniobrar motores eléctricos, proporcionando protección contra cortocircuitos, sobrecorriente y pérdida de fase con un rendimiento extremadamente rápido, en milisegundos. Por lo tanto, este es un componente que proporciona una gran protección y potencia de maniobra a los motores eléctricos, ya que tiene una clave para maniobrar el motor eléctrico.

Interruptor de motorOtra gran característica de este dispositivo es su capacidad para manejar la corriente de arranque de un motor eléctrico. Al arrancar un motor, hay un gran pico de corriente para sacar el motor del ralentí y ponerlo en movimiento, ya que esto requiere mucha energía. Un disyuntor común no puede funcionar con esta corriente máxima, lo que daña sus componentes internos. El interruptor de circuito del motor, por otro lado, tiene una cámara de extinción para el arco eléctrico formado en el contacto cuando el motor arranca. Por lo tanto, el componente es capaz de arrancar motores eléctricos sin dañar sus contactos internos.

Cómo funciona el interruptor de motor

El efecto de protección contra cortocircuitos El disyuntor del motor es similar a cualquier otro disyuntor común. Por lo tanto, hay una bobina en el interior que, cuando la corriente pasa un cierto valor, el campo electromagnético generado por la bobina desplaza los terminales del componente, evitando la conducción. De esta forma, el dispositivo puede evitar cortocircuitos.

por evitar sobrecarga, el componente tiene cuchillas de contacto que se expanden con el calor. Por lo tanto, cuando hay una sobrecorriente, el calor generado por el flujo de corriente hace que los contactos se expandan hasta que se muevan desde la posición de contacto, abriendo el circuito y, por lo tanto, evitando el paso de la corriente eléctrica.

El disyuntor del motor normalmente tiene 3 terminales en cada lado, para recibir las fases que alimentarán el motor eléctrico trifásico. Al usar este dispositivo, es esencial hacer un ajuste para la corriente nominal y la corriente de arranque del motor al que se conectará, para que el componente actúe correctamente. Por lo tanto, este dispositivo debe estar bien dimensionado para funcionar correctamente.

Te puede interesar  Cómo funciona un relé de pérdida de fase

Funciones de disyuntor de motor

Además de reducir el espacio requerido para los circuitos de protección, hacer que el proceso de conducir motores sea más barato y más eficiente, el componente tiene varias funciones. Por lo tanto, el dispositivo es capaz de proporcionar circuitos más estables, seguros y confiables.

Protección de sobrecarga

El componente puede interrumpir el flujo de corriente en caso de sobrecarga, por medio de un disparador térmico en sus cuchillas de contacto.

Esta protección térmica funciona a partir de dos láminas de metal, con diferentes coeficientes de expansión. Cuando ocurre una sobrecarga, la temperatura aumenta causando que estas cuchillas se deformen, cerrando el circuito.

Protección contra cortocircuitos

Funciona desde una bobina, que cuando se energiza con una corriente muy superior a la corriente nominal del equipo crea un campo magnético que activa el interruptor y apaga el circuito.

Conmutación y conmutación

Mantiene el voltaje del motor separado y, al mismo tiempo, activa y desactiva el equipo en sí mismo, reemplazando un interruptor para la conexión e incluso un contactor.

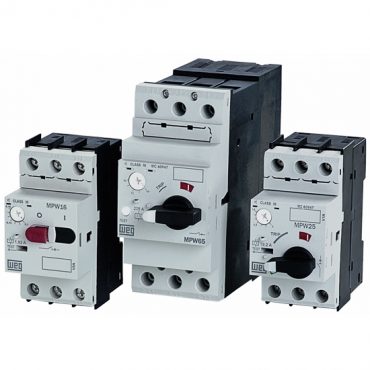

Interruptor de motor

Ventajas del disyuntor de motor

Algunas de las ventajas son que los disyuntores del motor son reconectables y no requieren elementos de reemplazo, como es el caso de los fusibles. Tienen una alta capacidad de corte, lo que significa que pueden usarse incluso en lugares con un alto nivel de corriente de cortocircuito. En algunos casos, el componente no requiere otros circuitos de protección.

El disyuntor del motor garantiza una protección total para el motor y el circuito eléctrico con sus disparadores térmicos y magnéticos. Es posible conectar contactos auxiliares a algunos modelos, si es necesario.

Por lo tanto, el disyuntor del motor todavía es capaz de soportar corrientes de arranque, es decir, corrientes hasta diez veces mayores que la corriente nominal sin afectar su protección contra la adversidad. Lo más importante es regular el componente de acuerdo con el circuito en el que se utilizará.

Por lo tanto, al instalar un disyuntor de motor, debe ajustarlo a la clasificación del motor. El disyuntor permite que la corriente fluya sin interrupción durante el período de arranque del motor, donde se requieren corrientes más altas.
