Regulador de voltaje: circuitos y aplicaciones

Los reguladores de voltaje son muy útiles en los circuitos donde necesitamos garantizar un voltaje eléctrico específico en un cierto punto del circuito. Un regulador de voltaje de la serie 78xx, por ejemplo, puede suministrar voltajes de salida de 5 a 24 voltios, desde un voltaje de entrada de hasta 35 voltios. Esto con salida de 1A, que es muy bueno para varios proyectos.

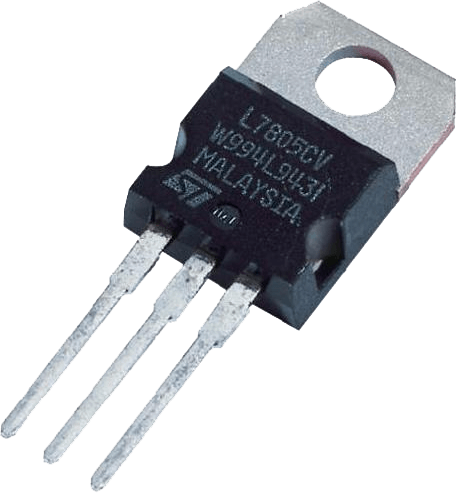

Regulador de voltaje LM7805

Y no piense que los reguladores de voltaje se usan solo en fuentes de voltaje, hay una multitud de circuitos en los que se pueden aplicar.

En este artículo, comprenderá cómo usar un regulador de voltaje y verá algunos ejemplos de circuitos en la práctica.

¿Cómo funciona un regulador de voltaje en un circuito?

El regulador de voltaje tiene tres terminales: entrada, salida y tierra. Su función es básicamente disminuir el valor de entrada para un voltaje específico en la salida.

Este voltaje de salida ya está especificado en la fábrica, cada modelo de regulador de voltaje tiene sus voltajes de entrada y salida específicos, así como la corriente.

Hay algunos reguladores de voltaje con voltajes de salida variables, como el LM317.

Un voltaje de entrada menor que el voltaje de salida hará que el regulador de voltaje no funcione correctamente.

Para que el componente funcione correctamente, el voltaje de entrada debe ser al menos 2 voltios más alto que el voltaje de salida.

Reguladores de voltaje 7800

Son los reguladores más comunes que encontrará en el mercado. También tienen protección contra cortocircuitos en la salida y no necesitan ningún componente externo para funcionar.

Sus dos últimos números representan el voltaje de salida, ver abajo:

  • 7805 – 5V
  • 7806 – 6V
  • 7808 – 8V
  • 7812 – 12V
  • 7815 – 15V
  • 7818 – 18V
  • 7824 – 24V

El voltaje de entrada máximo en el modelo de 24 V es de 40 voltios, mientras que en los modelos de 5 a 18 voltios el voltaje de entrada máximo es de 35 voltios.

La corriente de salida es 1A, pero, dependiendo del fabricante, la corriente de salida puede alcanzar hasta 1.5A.

Siempre consulte la hoja de datos del componente antes de usar, cada fabricante varía en las especificaciones del componente.

Te puede interesar  Transformador: qué es y cómo funciona

También hay reguladores de voltaje negativo en la serie 79xx, con especificaciones equivalentes a 78xx, pero que regulan los voltajes negativos.

Regulador de voltaje – Terminales

Los terminales 78xx TO-220 se representan en el siguiente diagrama:

regulador de voltaje

A la izquierda está el diagrama de reguladores de voltaje en circuitos electrónicos.

  • 1 – Entrada
  • 2 – Tierra
  • 3 – Salir

Cuando use este modelo en sus circuitos, le recomiendo que lo use junto con un disipador térmico.

Circuitos con reguladores de voltaje

Regulador de voltaje de 5 voltios

Si, en un punto determinado de un circuito, necesita un voltaje de 5 voltios, use el siguiente circuito:

regulador de voltaje

Los condensadores se utilizan para desacoplar la entrada y la salida y para evitar oscilaciones de alta frecuencia.

Puede reemplazar el 7805 con otro regulador de la misma familia, de acuerdo con el voltaje de salida que necesite.

Fuente de alimentación con salidas de 12V y 5V

Este proyecto lo usamos en la bobina musical Tesla. En las entradas X3, el circuito se alimenta con un voltaje continuo de aproximadamente 16 voltios.

El primer regulador ajusta el voltaje a 12V, y el segundo regulador recibe 12V en la entrada y ajusta la salida a 5V.

regulador de voltaje

Fuente de salida ajustable

En el diseño de la fuente de banco ajustable, utilizamos un LM317 junto con un potenciómetro para obtener voltajes de salida de 1.5-30 voltios.

Vea el circuito a continuación:

regulador de voltaje

Vea el diseño de la fuente de banco ajustable para ver los valores de los componentes.

Este es un ejemplo de un regulador de voltaje con salida variable.

Módulo regulador de voltaje

En las tiendas de electrónica, puede encontrar módulos listos para usar con reguladores de voltaje ajustables.

regulador de voltaje

Dependiendo de su proyecto, pueden ser útiles, ya que vienen con sistemas de protección y disipadores térmicos bien dimensionados, además de ser un módulo compacto que ocupa poco espacio.

¿Es difícil aprender electrónica?
