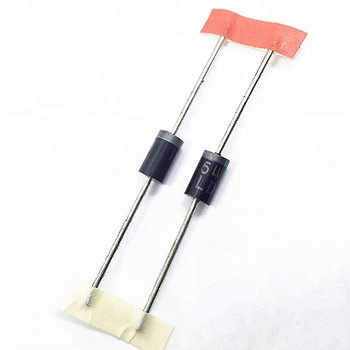

Diodo Schottky: qué es y cómo funciona

Con la aparición de las uniones PN, también aparecieron varios tipos de diodos para las aplicaciones más diversas. Por lo tanto, entre los miles de tipos de diodos existentes en el mundo de la electrónica, existe la Diodo Schottky, un componente semiconductor, un tipo de diodo ampliamente utilizado en circuitos de alta frecuencia que requieren una alta velocidad de trabajo.

Por lo tanto, el propósito de este artículo es mostrar qué es un diodo Schottky, cómo funciona, cuáles son sus aplicaciones y el simbolismo del componente.

¿Qué es el diodo Schottky?

O Diodo Schottky es un componente electrónico con funcionamiento basado en el efecto schottky, que recibe su nombre del físico alemán Walter Schottky.

El componente es muy similar a un diodo ordinario.

Son diodos con alta velocidad de conmutación y baja caída de voltaje cuando se polarizan directamente. Por lo tanto, el componente se puede usar en aplicaciones donde los diodos comunes no funcionarían tan bien, ya que tienen una velocidad más baja y una mayor caída de voltaje. Por lo tanto, la caída de voltaje en el diodo Schottky generalmente ocurre en el hogar de microvoltios, mientras que los diodos comunes tienen caídas de voltaje de aproximadamente 0.7 voltios, para componentes fabricados en silicio.

En contraste, los diodos Schottky no pueden soportar altas temperaturas y mucho menos altos voltajes cuando están polarizados inversamente. Otro problema común con esta categoría de diodos es su corriente de fuga inversa, que es un poco alta.

Cómo funciona el diodo Schottky

La principal diferencia de este componente es su fabricación. En lugar de usar una unión con un material semiconductor tipo P, se utiliza un metal en su construcción. De esa manera no habrá capa con espacios en el componente. Esta capa metálica se coloca mediante procesos químicos, y también es común tener una capa de óxido para evitar los efectos no deseados que puede causar un campo eléctrico más intenso.

Te puede interesar  Pantalla LED de 7 segmentos - Tutorial completo

Debido a que no hay espacios, no hay recombinación de cargas en el diodo schottky. Por lo tanto, su velocidad de trabajo es mucho mayor que la de un diodo común.

diodo de schottky

La existencia de un metal en lugar del material tipo P proporciona una velocidad mucho más alta y menos caída de voltaje. Sin embargo, debido a que no hay espacios, la corriente inversa en la conducción es mucho mayor.

Simbología del diodo Schottky

El simbolismo de un diodo schottky es muy similar al de un diodo común, pero con una curvatura ligeramente diferente, ver:

diodo de schottky

Por lo tanto, el componente se verá con esta simbología en diagramas de circuitos electrónicos.

Aplicaciones en sistemas de audio.

Los diodos comunes, cuando se aplican a sistemas de audio, pueden causar distorsiones en las ondas de sonido, debido a su caída de voltaje. Como no conducen polarizaciones directas con voltajes menores que la caída de voltaje, se perderá una buena parte de la señal de audio.

Por lo tanto, los diodos schottky se pueden usar en sistemas de audio para evitar distorsiones en las ondas de sonido. Como las señales audibles también funcionan en las frecuencias más variadas, el componente es muy adecuado para trabajar en frecuencias más altas.

¿Quieres aprender más sobre los tipos de diodos?
