Código de color de resistencia

Cuando se maneja una resistencia, es esencial conocer su valor. Para esto, puede usar el Código de color de resistencia.

¿Conoces esas rayas de colores impresas en las resistencias? Son un código que dice exactamente el valor de la resistencia.

Y no solo el valor, también dicen la tolerancia, es decir, el margen de error del valor de resistencia e incluso un coeficiente de temperatura del componente.

Por supuesto, simplemente puede medir la resistencia con el multímetro para averiguar su valor.

Sin embargo, cuando se trabaja con varios de estos componentes, sería impracticable realizar mediciones en varios de ellos. Imagine tener que medir 100, 200 resistencias con el multímetro.

Para eso, puede aprender el código de color y conocer el valor del componente con solo mirarlo.

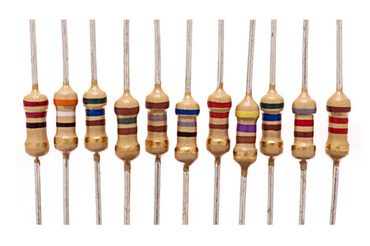

código de color de resistencia

Mira, cada resistencia tiene su código.

Sí, al principio esto parece imposible. Pero con la práctica, se convierte en algo muy simple e intuitivo.

Cómo leer el código de color de la resistencia

La técnica es un poco diferente para cada caso.

Tenga en cuenta que hay resistencias con 3,4,5 y 6 bandas. Veremos cómo leer el valor del componente en cada caso.

Pero primero, te estarás preguntando: ¿Cómo saber el orden de las pistas?

Es simple: toma la resistencia y busca un lugar donde haya espacio entre dos pistas más grande que los demás Tenga en cuenta que a la izquierda tiene un grupo de pistas y a la derecha otro.

Mire la resistencia para que el grupo con 3 o 4 bandas se coloque a la izquierda. Por lo tanto, tendrá las pistas en el orden correcto.

código de color de resistencia

El espacio más grande está entre el cinturón negro y el cinturón dorado.

Tenga en cuenta que, en la imagen de arriba, el grupo de bandas marrones, rojas y negras está bien separado de la banda dorada. Por lo tanto, el grupo con 3 pistas se coloca a la izquierda y tenemos el orden correcto de las pistas.

Si no existe dicho espacio, la primera tira será la más cercana a uno de los terminales del componente.

Siempre haga este análisis antes de leer el código de color. De lo contrario, puede obtener un resultado incorrecto.

Lectura de código de resistencia: 3 y 4 rangos

La lectura del código de color para estos dos tipos de resistencias es muy similar.

Vea qué es cada pista:

  • 1ra pista: Es el primer número del valor de resistencia.
  • 2da pista: Es el segundo número del valor de resistencia.
  • 3ra pista: Es el multiplicador, determina el orden de resistencia (miles, millones, etc.)
  • 4ta pista: Determina la tolerancia de la resistencia.

La resistencia de 3 bandas no tiene el rango de tolerancia. Por lo tanto, se considera una tolerancia del 20%.

Tomemos un ejemplo: determine el valor de resistencia de la resistencia a continuación, en ohmios y tu tolerancia

código de color de resistencia

Ver la tabla a continuación:

código de color de resistencia

Según la tabla, la información sigue:

  • 1ra pista: Azul – 6
  • 2da pista: Verde – 5
  • 3ra pista: naranja – x1000Ω
  • 4ta pista: dorado – ± 5%

Lo que resulta en:

65 x 1000Ω (± 5%) = 65000Ω ± 5%

La resistencia de arriba es 65000Ω con tolerancia de ± 5%.

Lectura de código de resistencia: 5 rangos

Ahora, solo tenemos un número más para considerar. Vea:

  • 1ra pista: Es el primer número del valor de resistencia.
  • 2da pista: Es el segundo número del valor de resistencia.
  • 3ra pista: Es el tercer número del valor de resistencia.
  • 4ta pista: Es el multiplicador, determina el orden de resistencia (miles, millones, etc.)
  • 5ta pista: Determina la tolerancia de la resistencia.
Te puede interesar  Control de velocidad del motor de CC con transistor

El mismo método para calcular, solo considerando que ahora tenemos 3 rangos del valor de resistencia.

Tomemos un ejemplo de una resistencia:

código de color de resistencia

Sigamos de nuevo la misma tabla para esta lectura:

código de color de resistencia

Por lo tanto, tenemos:

  • 1ra pista: Violeta – 7
  • 2da pista: Amarillo – 4
  • 3ra pista: Azul – 6
  • 4ta pista: marrón – x10Ω
  • 5ta pista: Plata – ± 10%

El cálculo es el siguiente:

746 x 10Ω (± 10%) = 7460Ω ± 10%

La resistencia tiene resistencia de 7460Ω y tolerancia de ± 10%.

Lectura de código de resistencia: 6 rangos

La sexta tira sirve para agregar más información sobre la resistencia: el coeficiente de temperatura.

Este valor indica cuánto varía la resistencia de acuerdo con el cambio de temperatura del componente.

Todas las demás bandas siguen de la misma manera que la resistencia de 5 bandas.

  • 1ra pista: Es el primer número del valor de resistencia.
  • 2da pista: Es el segundo número del valor de resistencia.
  • 3ra pista: Es el tercer número del valor de resistencia.
  • 4ta pista: Es el multiplicador, determina el orden de resistencia (miles, millones, etc.)
  • 5ta pista: Determina la tolerancia de la resistencia.
  • 6ta pista: Indica el coeficiente de temperatura en PPM / ºC

Tomemos el ejemplo de una resistencia con 6 bandas:

código de color de resistencia

Ahora, la tabla que usaremos contiene una columna más:

resistencias de código de color

Por lo tanto, tenemos:

  • 1ra pista: Azul – 6
  • 2da pista: Verde – 5
  • 3ra pista: negro – 0
  • 4ta pista: rojo – x100Ω
  • 5ta pista: marrón – ± 2%
  • 6ta pista: Violeta – 5 PPM / ºC

Calculando tenemos:

650 x 100Ω (± 2%) = 65000Ω ± 2%

Es una resistencia con 65000Ω con tolerancia de ± 2% y coeficiente de temperatura de 5 PPM / ºC.

Tenga en cuenta que tenemos una resistencia de la misma resistencia que la resistencia utilizada en el ejemplo de 3 y 4 bandas, pero con una tolerancia más baja y un coeficiente de temperatura informado.

Serie de resistencias

Tal vez te diste cuenta, usé algunas resistencias muy “extrañas” como ejemplo.

Eso es porque no se venden comercialmente, creé estas resistencias en un simulador solo para mostrar cómo leer el código de color de cualquier resistencia.

Las resistencias vendidas comercialmente respetan las series E6, E12 y E24 de valores de componentes.

Esto también sucede con otros componentes electrónicos, como condensadores e inductores.

Bonus Especial

Para facilitar la lectura de los códigos de color, puede usar herramientas que hagan este trabajo por usted.

En este artículo, utilicé algunos ejemplos de resistencias, que creé usando la herramienta Calculadora de código de color de resistencia, del sitio web All About Circuits.

En esta herramienta, puede poner los colores de las resistencias y el software le dirá el valor y la tolerancia.
