Circuitos Rectificadores: Fuentes y Esquemas

Los circuitos rectificadores se usan ampliamente en fuentes de voltaje, ya que se usan para transformar la corriente alterna en corriente continua. Por lo tanto, se usan ampliamente en fuentes de dispositivos que están conectadas a la salida, ya que los circuitos electrónicos en general necesitan corriente continua para funcionar correctamente y las salidas proporcionan corriente alterna.

El propósito de este artículo es mostrar qué son los circuitos rectificadores, qué tipos de circuitos rectificadores, diagramas fuente y los componentes para construirlos.

Diodo: el componente principal

El componente principal para el funcionamiento de los circuitos rectificadores es el diodo rectificador. El diodo es un componente semiconductor que solo conduce en una dirección, como una calle de sentido único. En su simbología, podemos ver que parece una flecha, que indica la dirección de conducción del componente. Cuando está polarizado inversamente, el diodo no conduce, evitando el paso de corriente eléctrica.

Esta propiedad de conducir en una sola dirección es lo que hace posible la construcción de circuitos rectificadores. Sin embargo, hay otras propiedades que también son muy interesantes para el diodo, pero que no son importantes para los circuitos rectificadores.

Hay tres tipos básicos de circuitos rectificadores que usan el diodo y se aplican a las fuentes de alimentación.

Corriente alterna

Otro punto importante a tener en cuenta antes de los rectificadores es la tensión alterna. Hay voltajes alternos con diferentes formas de onda, pero el voltaje que recibimos al tomar nuestros hogares tiene la forma sinusoidal, ya que es una función sin (x) con una amplitud de 127 o 220 voltios que oscila con una frecuencia de 60 veces por segundo. Su gráfico se puede ver en la imagen a continuación.

onda sinusoidal

Onda sinusoidal – corriente alterna

Puede ver en el gráfico que a veces el voltaje o la corriente es positivo, a veces es negativo. Esto significa que está cambiando constantemente su significado. Por lo tanto, este diseño en forma de U que forma la ola, desde el medio hacia arriba o desde el medio hacia abajo, llamamos cresta y valle, respectivamente. Por lo tanto, la cresta representa un semiciclo positivo y cada valle representa un semiciclo negativo. Lea nuestro artículo sobre Corriente alterna y corriente continua para obtener más información.

Rectificador de media onda – Circuitos rectificadores

Este es el modelo rectificador más simple. Utiliza solo un diodo, y eso hace que tenga una baja eficiencia. Observe el esquema:

circuitos rectificadores

¿Notaste lo que le está pasando a la ola?

Como vimos anteriormente, la corriente alterna sigue cambiando la dirección de la corriente. Cuando sale del lado A, pasa a través del diodo perfectamente, sin embargo, cuando sale del lado B, el diodo bloquea el flujo de corriente. Esto hace que la corriente fluya en una sola dirección. ¿Recuerdas la onda sinusoidal que vimos allá arriba? Vea cómo llegó después de pasar por este circuito:

Te puede interesar  Protoboard - Qué es - Simulador en línea

circuitos rectificadores

Obtuvimos una señal que tiene la misma frecuencia que la señal de entrada, pero solo con el semiciclo positivo, por lo que se llama rectificador de media onda. Este circuito tiene baja eficiencia para no usar bien el transformador y no es adecuado para que usted realice sus proyectos.

Rectificador con onda completa en 2 diodos – Circuitos rectificadores

Circuito rectificador que utiliza dos diodos en su construcción, a diferencia del primero, es capaz de rectificar semiciclos positivos y negativos. Pero un detalle es que utiliza un transformador con una derivación central, lo que puede dificultar su construcción. Vea el circuito a continuación:

circuitos rectificadores

Como puede ver, independientemente de la dirección en que se encuentre la corriente, pasará a través de uno de los diodos y el otro al mismo tiempo bloqueará su paso, por lo que solo tendrá un camino a seguir. Vea cómo se ve la ola:

circuitos rectificadores

Como la onda se rectifica por completo en este circuito, la frecuencia de salida es el doble de la frecuencia de entrada. También podemos ver que el voltaje de salida aquí será el doble del voltaje de salida del rectificador de media onda. Sin embargo, este circuito todavía no usa bien el transformador.

Puente rectificador de onda completa – Circuitos rectificadores

Finalmente, hay una opción con una eficiencia mucho mayor que los dos primeros rectificadores. Por lo tanto, este es el rectificador que más se aplica en los circuitos.

Este rectificador utiliza cuatro diodos, realiza la rectificación completa de la señal y su gran fortaleza es que no necesitará un transformador con derivación central.

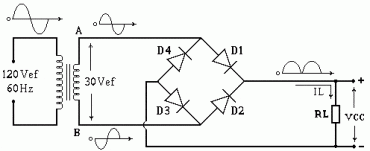

Vea el diagrama del circuito rectificador de onda completa en puente a continuación:

circuitos rectificadores

Trace el camino que tomará la corriente y vea cómo funciona perfectamente bien. De todos modos, vea cómo se ve el letrero, en líneas grises punteadas:

señal de onda rectificada con filtro capacitivo

La marca roja muestra la señal con un filtro capacitivo, y la línea de puntos muestra sin. Por lo tanto, la frecuencia de salida es el doble de la frecuencia de entrada.

Al construir sus proyectos, use el puente rectificador en sus fuentes, ya que sin duda es la mejor opción, agregarle un condensador de filtro es una fuente excelente.
