Cuando se habla de circuitos electrónicos, es muy común encontrar inductores. El inductor también se conoce en algunos lugares como una bobina o solenoide.
Los inductores son dispositivos electrónicos capaces de almacenar energía en forma de campo magnético.
Este campo magnético es generado por la corriente eléctrica que pasa a través del inductor.
La capacidad de almacenar energía en forma de campo magnético se mide por la magnitud. Henry (H).
En los diagramas de circuito, puede ver la inductancia representada por la letra L.
También puede encontrar la energía almacenada en un inductor descrito en Julios, que corresponde a la cantidad de trabajo requerido para establecer el campo magnético.
Indice
Construcción de un inductor
Por lo general, se construye con alambre de cobre u otro material conductor enrollado en vueltas alrededor de un núcleo.
El material del núcleo varía según la aplicación del inductor, así como el número de vueltas. Hay inductores que son más adecuados para altas frecuencias, otros que están hechos para lograr una mayor inductancia.
Los inductores también se pueden usar en circuitos integrados, aunque es raro, esto se debe a que su construcción ocupa mucho espacio, incluso a pequeña escala. Por lo tanto, se vuelve más eficiente usar un circuito con un condensador que se comporta como un inductor.
Lo más interesante de este componente es que puede comprar el cable para las vueltas y el núcleo usted mismo y construir un inductor de la manera que desee.
Es importante tener en cuenta que un inductor nunca será ideal, siempre habrá pérdidas por varios factores. Además de la resistencia, también hay pérdidas debido a las corrientes parásitas y la saturación del material.
Aplicaciones de inductor
Son ampliamente utilizados en conjuntos de condensadores para formar circuitos resonantes. Por lo tanto, pueden atenuar o enfatizar frecuencias, utilizándose en el procesamiento de señales o circuitos analógicos.
Se utilizan en recepciones y transmisiones de radio e incluso TV, fuentes de conmutación, filtrado de radiofrecuencia
Al acoplar dos o más inductores, utilizando un núcleo adecuado, se forma un transformador. Con él, puede convertir los valores de voltaje en corriente alterna. Esto de acuerdo con la proporción del número de vueltas dentro y fuera de él. También es importante tener en cuenta las pérdidas.
Tipos de inductores
- Núcleo ferromagnético: Para lograr mayores niveles de inductancia, se utilizan materiales ferromagnéticos en el núcleo. Este material es capaz de aumentar y concentrar el campo magnético. Lamentablemente, se producen más pérdidas en este sistema.
- Núcleo laminado: Un núcleo hecho de capas delgadas de acero al silicio, envuelto en un barniz. Se utiliza a bajas frecuencias, como transformadores. Este conjunto reduce las pérdidas de componentes debido a la construcción de su núcleo.
- Núcleo de aire: No utilice ningún material en su núcleo. A pesar de tener poca inductancia, no presenta pérdidas causadas por el núcleo. Está hecho para altas frecuencias.
- Núcleo de ferrita: Para frecuencias altas, funcionan de manera excelente. Esto se debe a que se utiliza un tipo de cerámica ferromagnética y no conductora, que aún reduce las pérdidas.

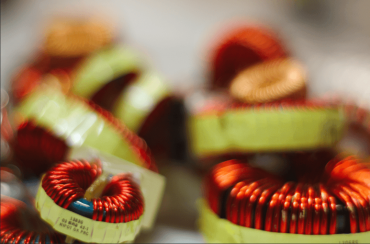

- Inductor Toroidal: Utiliza un núcleo de ferrita, pero con forma de hilo. Por lo tanto, el campo magnético tiene un camino cerrado para circular, lo que disminuye considerablemente las pérdidas, aumentando el valor de la inductancia.
Inductancia
Es la grandeza física asociada con los inductores.
Se mide en Henry (H) y se describe con la letra L.
Su representación en diagramas de circuito es como un cable en espiral, ver:
Cálculos con inductores
Existen varios métodos para calcular las cantidades relacionadas con inductores en diferentes circuitos y situaciones. Pueden usar números complejos, como por ejemplo en Circuit Analysis (Haga clic en el enlace para ver el tutorial).
