Puertas lógicas: comprensión de la electrónica digital

En los sistemas digitales, las puertas lógicas se utilizan para realizar operaciones con señales eléctricas.

En este artículo, comprenderá más sobre el funcionamiento de cada puerta lógica y aprenderá los conceptos básicos de la electrónica digital.

¿Qué son los sistemas digitales?

Imagine que necesita transmitir información a través de circuitos eléctricos.

Para esto, es posible considerar que el sistema eléctrico solo tiene dos valores posibles de voltaje o corriente.

Es decir, cuando el circuito está “encendido” o “apagado”. Cuando hay tensión o no. 0 o 1.

Entonces, puedes usar el Sistema binario para enviar y recibir información.

Sistema binario

Es un sistema numérico con base 2, en el que todos los valores están representados solo por 0 o 1.

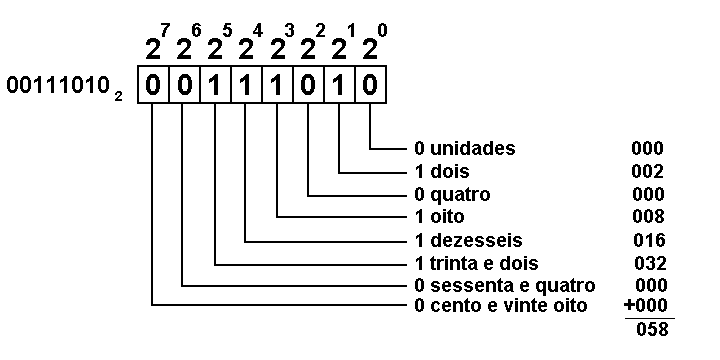

Para comprender mejor, vea la tabla a continuación:

Imagen tomada de EtE

Tenga en cuenta que el valor que se muestra en los archivos binarios depende de la posición de cada 0 y 1.

En informática cada 0 o 1 se llama poco. Una agrupación de 8 bits forma uno byte.

Puertas lógicas

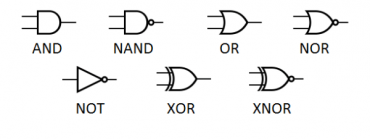

A continuación, se describirán las puertas lógicas básicas. Aquí hay unos ejemplos:

  • Y – Utiliza el producto lógico como base.
  • O – Utiliza la suma lógica como base.
  • NO – Utiliza el operador de inversión como base.

De la combinación de ellos, se crean sistemas más complejos, capaces de realizar operaciones mucho más avanzadas.

Y puerta lógica

Traduciendo del inglés, Y medio Y.

Para que la salida sea igual a 1, todas las entradas también deben ser iguales a 1.

puertas lógicas

Si A y B es 1, C también es 1

Esto facilita la comprensión de por qué funciona desde el operador lógico del producto: 1 x 0 = 0, pero 1 x 1 = 1.

Consulte la tabla de verdad, que representa los niveles de entrada lógica y los niveles de salida correspondientes:

puertas lógicas

O puerta lógica

Esta puerta lógica, por otro lado, funciona con Soma Lógica.

Al menos una entrada debe ser 1 para que la salida también sea 1.

puertas lógicas

Si A o B es 1, C es 1.

Si las dos entradas son 1, no hay problema, la salida también será 1.

Te puede interesar  Circuitos Rectificadores: Fuentes y Esquemas

Ahora, si ninguna entrada es 1, la salida es 0.

Ver la tabla de verdad:

puertas lógicas

NO puerto lógico

Este puerto funciona como un inversor.

El valor de salida siempre será el opuesto del valor de entrada.

puertas lógicas

Si A es 1, B no será 1

Si la entrada es 1, la salida será 0.

Si la entrada es 0, la salida será 1.

La tabla de verdad sigue:

puertas lógicas

XOR Logic Gate

Este puerto es el O EXCLUSIVO.

Funciona de la siguiente manera: si todas las entradas son iguales, la salida es igual a 0.

Si las entradas no son iguales, la salida es igual a 1.

puertas lógicas

Ver la tabla de puertas XOR:

puertas lógicas

Puerta lógica NOR

Funciona con el operador de suma lógica junto con el operador de inversión.

puertas lógicas

La salida solo será igual a 1 cuando todas las entradas sean 0.

Si alguna de las entradas es 1, la salida es igual a 0.

Ver la tabla de verdad:

puertas lógicas

Puerto lógico XNOR

Funciona con un operador de suma lógica con un círculo y un operador de inversión.

puertas lógicas

Si las entradas son diferentes, la salida es igual a 0.

Si las entradas son iguales, la salida es igual a 1.

Tabla de verdad del puerto lógico XNOR:

puertas lógicas

NAND Logic Gate

Utiliza el producto lógico junto con el operador de inversión.

puertas lógicas

Si al menos una de las entradas es 0, la salida será igual a 1.

Si todas las entradas son 1, la salida es igual a 0.

Vea en la tabla de verdad cómo funciona:

puertas lógicas

¿Es difícil aprender electrónica?

Puertas lógicas: comprensión de la electrónica digital
Votame
