El Protoboard, también conocido como placa de prueba, matriz de contacto o placa de prueba (en inglés), es una placa que permite el montaje y la prueba de circuitos sin la necesidad de soldar, simplemente «pegando» los componentes en la placa. Con esto, es posible ensamblar un circuito que no conocemos muy bien su comportamiento y llevar a cabo varias pruebas, teniendo la libertad de reemplazar los componentes de la manera que desee y solo soldar el circuito en una placa definitiva cuando todo esté probado y funcione perfectamente.

¿Cómo funciona el protoboard?

Protoboard tiene senderos horizontales y verticales, en los que hay una conexión entre todos los agujeros en estos senderos. Ver la imagen a continuación:

protoboard

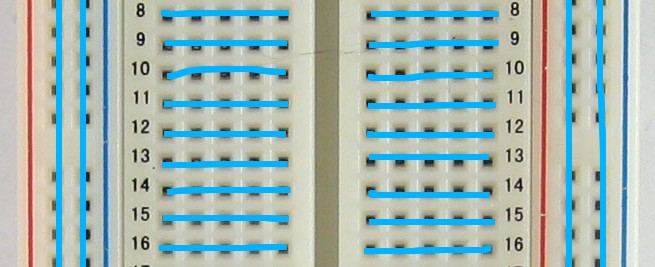

Las bandas de color azul claro en la imagen representan la conexión entre las pistas del protoboard.

Los senderos más largos, verticalmente, con una marca. rojo y azul, se utilizan para colocar las fuentes de alimentación del circuito. Los senderos horizontales más cortos se utilizan para ensamblar los circuitos. En el centro hay un canal con el espacio perfecto para colocar circuitos integrados, siendo el medio del protoboard el único lugar posible para colocar un IC.

Regletas de terminales

Las pistas utilizadas para componentes electrónicos tienen sus columnas marcadas con las letras A, B, C, D … y líneas numeradas. El canal central también sirve como circulación de aire para promover la disipación de calor en los circuitos integrados ubicados en el centro del tablero. Hay contacto eléctrico entre las líneas, generalmente con 5 o 6 agujeros en cada una.

Rango de bus

A los lados del protoboard, los largos senderos verticales son para alimentar los circuitos, con el rojo para lo positivo de la fuente y la azul a lo negativo de la fuente.

Cuidado al usar el protoboard

Es muy común, especialmente en prototipos anteriores, tener un mal contacto entre los terminales de la placa. A veces, incluso puede deberse a un componente que no se insertó bien, lo que hace que el usuario del protoboard pase horas y horas buscando dónde está el error en el circuito, cuando en realidad lo que sucede es un problema mecánico. Por lo tanto, en el momento del ensamblaje, asegúrese de que todo esté bloqueado de forma segura en su lugar, esto puede ahorrarle muchas horas de trabajo, dependiendo del tamaño del proyecto que esté ejecutando.

Te puede interesar  Ideas de pequeños negocios en la Electrónica

Otro problema es que hay una cierta inductancia entre las barras colectoras de la placa. Esto puede causar ruido en diseños más sensibles, así que tenga esto en cuenta.

Tipos de protoboard disponibles en el mercado

El tipo más común de protoboard es el de 830 pines, en el cual, normalmente en las barras colectoras de suministro, toda la columna vertical está conectada entre sí.

protoboard

Protoboard de 830 hoyos

Hay versiones más pequeñas de este mismo protoboard, con 400 pines.

Algunos proyectos requieren más fuentes de alimentación diferentes para los circuitos. Debido a esto, hay prototipos con las columnas de las barras de alimentación con separaciones entre las pistas. Esto permite hasta 4 fuentes diferentes en las pistas de potencia.

En los lados del tablero, de forma predeterminada, hay accesorios que le permiten conectar un protoboard al otro. Por lo tanto, otro modelo disponible en el mercado es una placa que une varios prototipos en uno, y también conecta los terminales de alimentación a terminales hembra para facilitar la conexión de las fuentes de alimentación.

Protoboard de 3260 agujeros

Protoboard de 3260 agujeros

Cables de salto

Cuando compra un protoboard, vale la pena comprar varios cables de puente de macho a macho de diferentes tamaños y algunos puentes de macho a hembra para facilitar el montaje de sus proyectos.

puentes

Los puentes consisten en pequeños cables con puntas específicas para adaptarse al protoboard, lo que facilita enormemente el desarrollo y las pruebas de los circuitos.

Cómo simular un protoboard en línea

Puede simular este tipo de circuito en línea utilizando Fritzing.

Es un software gratuito con una extensa biblioteca que le permite simular proyectos con Arduino, Protoboards y varios componentes.

Incluso si aún no tiene los componentes físicamente, puede usar el software para probar y aprender.
