Módulo de relé: diseño y construcción eléctrica

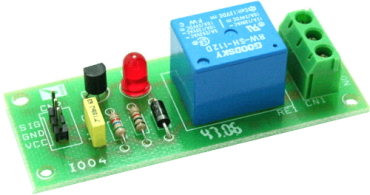

Al ejecutar un proyecto de automatización del hogar, el relé se vuelve indispensable para conducir equipos en 110 / 220Vac desde circuitos de 5v o 12v. Por lo tanto, es posible comprarlo en un módulo, que costará alrededor de 20 reales. El módulo constará de todos los componentes adicionales necesarios para operar con seguridad un relé.

Sin embargo, también puedes construir tu propio módulo de relé, gastando menos de 5 reales si necesita el componente y no puede encontrarlo para comprar. Por lo tanto, el propósito de este artículo es mostrarle cómo construir un módulo de retransmisión de bajo costo.

Materiales necesarios para construir el módulo de relé

Los materiales necesarios son estos:

  • 1 relé de 5 V CC o 12 V CC (su elección);
  • 1 transistor BC548 o equivalente;
  • 2 terminales KRE de 3 vías;
  • 1 diodo N4004;
  • 1 resistencia de 1k ohmios;
  • LED;
  • Resistencia de 220 ohmios.

También necesitará una losa de fenolita perforada o chapada en cobre de su elección. Dejaré el diseño de la placa de circuito impreso para descargar, en caso de que elija hacer una PCB.

>> Descargar Layout

Hice la prueba con una placa perforada, también funciona, solo requiere más atención al soldar los componentes.

Circuito módulo relé

El circuito para construir el módulo es el de la imagen a continuación:

Por lo tanto, la bobina será impulsada por un transistor, protegiendo el circuito que envía la señal de cualquier corriente inversa proveniente de la bobina. Del mismo modo, el terminal KRE en las salidas de relé facilitará mucho las conexiones de los componentes que serán activados por el relé.

Te puede interesar  El futuro de la industria 4.0 - Robots, Automatización e Inteligencia Artificial

Si tiene preguntas sobre cómo hacer una PCB, lea el artículo sobre la placa de circuito impreso de transferencia térmica.

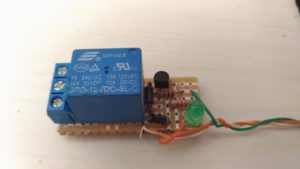

Módulo de relés realizado con una placa de fenolita perforada.

El proyecto terminado se puede usar para muchos proyectos, principalmente domótica, donde puede, por ejemplo, conectar una lámpara con un Arduino, controlando todo desde el teléfono celular.
