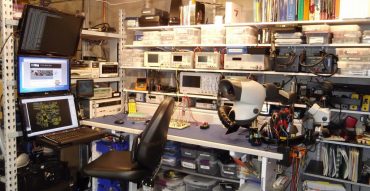

Herramientas electrónicas que necesita tener en su banco de trabajo

Todos los que trabajan con electrónica, ya sea como pasatiempo o profesionalmente, necesitan tener herramientas para llevar a cabo sus proyectos. En este artículo, verá las principales herramientas electrónicas que necesita tener en su banco.

Es importante, al elegir qué equipo comprar para su banco, planificar qué tipo de aplicación les dará. No sirve de nada tener un taladro si no vas a perforar nada.

Por lo tanto, trataremos de ayudarlo a elegir qué herramientas son las más adecuadas para sus aplicaciones.

Equipo de soldadura

No importa si trabaja con mantenimiento de placas, proyectos Arduino o incluso instalaciones eléctricas. En algún momento deberá realizar algunas soldaduras.

Lo que debe preguntarse es: ¿Haré soldaduras en componentes más delicados, que necesitan temperaturas específicas?

Si la respuesta es sí, le recomiendo que compre un Estación de soldadura.

Estación de soldadura

herramientas electronicas

Con una estación de soldadura, puede establecer exactamente una temperatura constante para el soldador.

Por lo tanto, tendrá más seguridad para no grabar ese componente electrónico más sensible.

La estación de soldadura será extremadamente útil para aquellos que están soldando circuitos integrados, por ejemplo.

Encontrará estaciones de soldadura con control de temperatura digital o analógico, y con varias otras funciones de seguridad.

Estación de soldadura y retrabajo

Algunas estaciones de soldadura también tienen un soplador de aire a la temperatura deseada.

herramientas electronicas

Serán muy útiles para aquellos que trabajan con reparaciones y mantenimiento de placas de circuitos, que tienen la intención de soldar componentes muy pequeños, como SMD.

Hierro de soldadura

Para aquellos que no van a soldar nada muy delicado, un buen soldador ya es de buen tamaño.

Un soldador de 34 vatios de buena calidad le servirá durante mucho tiempo, sin mayores preocupaciones.

herramientas electronicas

Lo importante y ten mucho cuidado en la conservación de su punta. Y eso también se aplica a aquellos que eligieron la estación de soldadura: mantenga la punta del soldador siempre limpia, usando una esponja vegetal.

Soporte de soldador

Si tiene un soldador, compre un soporte para él.

herramientas electronicas

Si compró una estación de soldadura y vino sin soporte, compre un soporte para ella.

Con el apoyo, evitará los accidentes que pueden ocurrir en su banco dejando suelta la plancha.

Lechón de soldadura

El artículo es obligatorio para quienes realizan cualquier tipo de soldadura en su encimera.

herramientas electronicas

Sirve para absorber los restos y el exceso de soldadura, manteniendo todo limpio.

Es un artículo que puede durar muchos años, si siempre se realiza una buena limpieza.

Protector de boquilla de succión de soldadura

Para proteger la boquilla del succionador de soldadura, se utilizan protectores hechos de un material resistente a altas temperaturas.

herramientas electronicas

Puedes encontrarlo también con el nombre de “Condón para la ventosa de soldadura”.

Placa de circuito de apoyo

herramientas electronicas

Cuando esté soldando, tendrá una mano sosteniendo el soldador y la otra sosteniendo el alambre de soldar. Ahora, ¿con qué mano vas a sostener la placa de circuito?

Para esto, tenga un soporte para sostener la tarjeta. Hay algunos que son específicos para esto, pero puede construir el suyo de la forma que le resulte más conveniente.

Algunos soportes incluso vienen con una lupa, que puede ser útil para algunas personas.

Fuente de banco

herramientas electronicas

Quienes trabajan con Arduino o desarrollan sus placas de circuito no pueden vivir sin él.

Con una fuente de banco, podrá suministrar a sus circuitos el voltaje y la corriente deseados, sin depender de las baterías.

En él, selecciona el voltaje deseado, y en algunos también es posible limitar la corriente máxima. Tienen protección contra cortocircuitos para mantener sus proyectos seguros.

Hay varias fuentes de banco en el mercado, pero también puede fabricar el suyo. Ya te he enseñado cómo hacer una fuente variable y cómo hacer una fuente Bench ATX.

Instrumentos de medición

Sin tomar medidas, no llegas a ninguna parte.

Para empezar, lo más importante es tener un multímetro y un osciloscopio.

Multímetro

herramientas electronicas

Simple y eficiente.

Con un multímetro, puede medir voltajes, corrientes, resistencias, continuidad, temperatura e innumerables funciones que nunca descubrirá que existen en su multímetro.

Te puede interesar  PROTOBOARD: ¿Cómo funciona un protoboard?

En el mercado, encontrará multímetros digitales y analógicos. Lo digital es más intuitivo de usar, pero lo analógico, en teoría, es más preciso.

Si su presupuesto lo permite, opte por un multímetro True RMS.

También hay multímetros de banco, pero no te recomiendo que comiences con ellos.

Osciloscopio

herramientas electronicas

El osciloscopio es esencial para cualquier persona que realice análisis de circuitos, desarrolle sus propios proyectos o necesite diagnosticar fallas y problemas.

Es posible en el osciloscopio verificar el voltaje en función del tiempo, por ejemplo. Es capaz de trazar gráficos y mostrar información muy precisa de lo que se está analizando.

Será un poco caro, especialmente para aquellos que recién comienzan. Para comprar a un precio más bajo, puede importar uno del extranjero.

Le recomiendo que busque un osciloscopio de al menos 100 mhz, si su presupuesto lo permite.

Consejos de prueba

Vale la pena invertir en algunas sondas adicionales, tanto para el osciloscopio como para el multímetro.

herramientas electronicas

Las puntas con un conector de pinza de cocodrilo, por ejemplo, serán muy útiles en situaciones en las que no pueda sostener las puntas mientras realiza mediciones.

Protoboard

Es una placa que puede probar sus circuitos sin tener que soldar nada, simplemente ajustando los componentes en ella.

Si trabaja con Electrónica o Arduino, o desarrolla sus propios circuitos, siempre tenga algunos prototipos a mano.

Mi modelo favorito es la imagen a continuación:

herramientas electronicas

Protoboard de 830 pines

Destornilladores / Phillips y Alicates

Cortar y pelar cables, apretar tornillos, entre otras cosas, formará parte de su rutina con Electrónica.

Tener al menos pinzas y alicates de corte.

Si es posible, compre alicates pelacables.

herramientas para electronica

Para destornilladores o Phillips, tenga un juego de ellos. Cuantos más tamaños y tipos diferentes, mejor.

Destornillador

herramientas electronicas

También puede optar por tener un destornillador con las puntas más variadas.

Con él, también puede usar taladros para perforar agujeros en sus proyectos.

Para perforar placas de circuito, use el taladro n. ° 1, 0.8 mm.

Cortador de placa de circuito y perforadora

Son herramientas muy útiles para quienes trabajan con la fabricación de PCB.

herramientas electronicas

Cortador de placa de circuito

Sirven, como su nombre lo indica, para cortar y perforar placas de circuito.

Puede reemplazarlos con otras herramientas, si lo desea.

herramientas electronicas

Punch Circuit Board

Soplador térmico

Me gusta usar el soplador térmico junto con tubos retráctiles, para cubrir enmiendas u otras cosas que estaban desnudas.

Simplemente coloque el tubo termorretráctil en el lugar que desea aislar, apunte el soplador térmico y listo.

herramientas electronicas

Pero es un elemento completamente opcional, que solo hará que su trabajo sea más profesional.

Componentes electrónicos y otros consumibles

herramientas electronicas

Tener muchos componentes en stock. Cuestan centavos y no se pueden perder cuando trabajas en tus proyectos.

Haz tu propio stock. En eBay puede encontrar kits muy baratos con los componentes más variados: LED, condensadores, resistencias, inductores, transistores de los más variados valores.

Para mantener todo en orden, use cajones organizadores, colocando cada tipo de componente en un cajón.

herramientas electronicas

Siempre tenga muchos cables de soldadura, si es posible compre carretes de soldadura. Un tubo de soldadura no dura, así que cuanto más tenga, mejor.

Algunas placas de circuitos antiguas también pueden ser útiles para eliminar componentes cuando lo necesite y no tenga en stock.

Por último, si bien no menos importante: cinta aislante. Siempre tenga cinta aislante.

Si te gustó este artículo, compártelo en tus redes sociales. Deje un comentario a continuación hablando sobre qué componente no puede faltar en su banco =)
