Fusible: qué es y para qué sirve

El fusible es un componente muy importante para proteger un circuito eléctrico o electrónico contra sobrecorriente para que el dispositivo se rompa y deje de funcionar cuando la corriente excede su límite. Saber cómo usar y dimensionar el fusible es esencial para proteger los circuitos de la manera correcta, evitando la quema de componentes más caros.

El propósito de este artículo es mostrar cómo funciona el fusible, qué tipos y aplicaciones y cómo dimensionar un fusible correctamente, lo que dependerá de la evaluación del circuito en el que se utilizará.

¿Qué es el fusible?

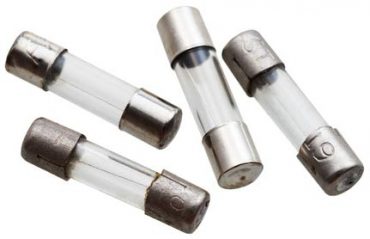

El fusible es un conductor con un área de sección transversal calculada para soportar un valor de corriente máximo y después de eso se rompe y ya no funciona. Este conductor está protegido por una carcasa aislante, con dos terminales en sus extremos.

El conductor dentro del fusible está hecho de una aleación de metal, con un bajo punto de fusión, como el plomo. Cuando la corriente excede el límite establecido para el fusible, esta aleación se calienta y se rompe, evitando el paso de corriente.

Por lo tanto, el fusible puede usarse para circuitos de protección, contra sobrecorriente y sobrecarga.

El fusible generalmente también tendrá un zócalo para sostenerlo, lo que permite reemplazar el componente cuando sea necesario. Cada fusible ha escrito en su cuerpo qué corriente es capaz de soportar.

Es importante dimensionar bien el fusible, ya que debe romperse antes de dañar los conductores o componentes del circuito en el que se está aplicando.

Características principales del fusible.

Además de la velocidad de funcionamiento de los fusibles, tienen las siguientes características:

  • Corriente de ruptura: Es el valor actual máximo que el fusible mantendrá antes de que se queme;
  • Cadena nominal: Es la corriente que el componente puede soportar sin romperse. Esta es la corriente que generalmente se escribe en el cuerpo del fusible;
  • Corriente de accionamiento convencional: Es el valor actual que hace que el fusible se rompa después de un cierto tiempo de funcionamiento;
  • Curva característica: Muestra la corriente como una función del tiempo requerido para el colapso del componente.
Te puede interesar  Componentes SMD - ¿Qué son?

Se pueden aplicar fusibles más lentos a los motores eléctricos, que tienen un pico de corriente más alto al arrancar.

Clasificaciones de fusibles

Los fusibles se clasifican por dos letras, la primera en minúscula y la segunda en mayúscula.

Letra minúscula:

  • los – Limitador de corriente, actúa solo en cortocircuito
  • sol – Limitador de corriente, actuando en cortocircuito y sobrecargas

Letra mayúscula:

  • sol – Protección de línea
  • METRO – Protección del motor
  • L – Protección de línea
  • Tr – Protección de transformadores
  • R – Protección de semiconductores ultrarrápida
  • s – Protección de semiconductores y líneas.

En general, la primera letra dice si el componente es solo para cortocircuito o también para sobrecargas, mientras que la segunda letra indica la carga a la que debe usarse.

Aquí hay unos ejemplos:

  • aG – La letra a representa que es un limitador de corriente contra cortocircuitos y la letra G dice que es para protección de línea;
  • gramo – La letra g representa un limitador de corriente que actúa en cortocircuito y sobrecarga y la letra R dice que es para la protección ultra rápida de semiconductores;
  • a.m – La letra a representa que es un limitador de corriente contra cortocircuitos y la letra M dice que es para la protección de motores eléctricos.

Tipos de fusibles

Todavía hay tipos, para las aplicaciones más diferentes:

  • Tipo NH: Utilizado en la protección de cortocircuitos y sobrecorrientes en instalaciones eléctricas industriales;
  • Tipo D: Se utiliza para proteger contra cortocircuitos en instalaciones eléctricas residenciales y comerciales;
  • Ultra rápido Utilizado en la protección de cortocircuitos en semiconductores, circuitos rectificadores y otros circuitos electrónicos;

Aplicaciones de fusibles

  • Corto circuitos
  • Sobrecorrientes
  • Protección de circuitos electrónicos.
  • Protección de instalaciones eléctricas.
