Control de velocidad del motor de CC con transistor

Los motores de CC tienen una velocidad de rotación que se puede controlar de acuerdo con la corriente con la que trabaja el motor.

Para controlar esta corriente, utilizaremos un transistor BC337.

El transistor BC337

El transistor BC337 es un transistor NPN, que tiene una característica muy útil: desde la corriente aplicada a la base, es posible controlar la corriente que fluye desde el colector al emisor.

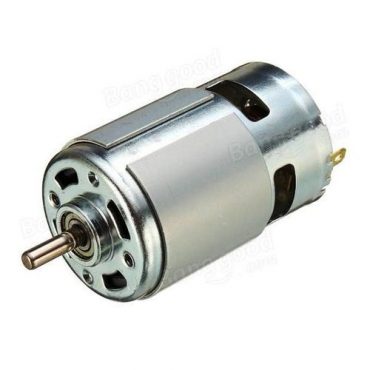

motor de corriente continua

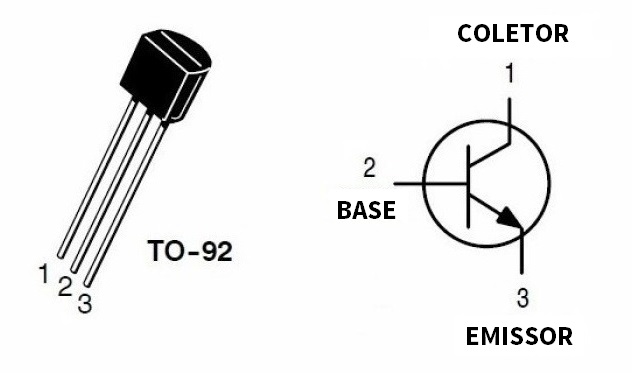

Diseño de un BC337

A partir de esto, controlaremos la corriente que llega al motor de CC a través de la base del transistor, y así controlaremos la velocidad de rotación del motor.

Circuito de control de velocidad del motor DC

En este circuito, la corriente en la base del transistor será controlada por un potenciómetro.

En lugar de la olla, incluso podrías usar un Arduino. Modifique este circuito de la manera que prefiera, el principio de funcionamiento es siempre el mismo. El resultado final es siempre el control de velocidad del motor de CC. Solo tenga en cuenta las especificaciones de la hoja de datos BC337

  • T1 – Transistor NPN BC337 o equivalente
  • METRO – Motor DC 5V
  • R1 – Resistencia 1KΩ 1/4 W
  • R2 – Potenciómetro 5KΩ

El circuito se alimenta con 5V DC, pero también se puede usar con 6V. Tenga en cuenta que el BC337 admite hasta 0.5A en su colector.

Tenga en cuenta que el circuito construido en este tutorial es muy simple, teniendo en cuenta que no conocemos las RPM (revoluciones por minuto) del eje del motor en cada nivel de voltaje.

Otro problema con este circuito es que no muestra una respuesta muy rápida en la velocidad del motor después de la variación de resistencia del potenciómetro.

Te puede interesar  Soldador - Modelos, cómo elegir uno y limpieza

Desde el principio de funcionamiento de este circuito, puede construir un puente H.
