Cuando tenemos una placa de circuito, generalmente los componentes electrónicos se sueldan en ella, ya que los terminales conductores se unen a partir de una aleación de estaño y plomo, que conocemos como soldadura. Por lo tanto, saber cómo soldar componentes electrónicos correctamente es esencial para cualquier profesional de la electrónica.

Hacer una soldadura de buena calidad no es difícil, sin embargo, debe prestar atención a algunos detalles que aprenderá en este artículo sobre cómo soldar. Por lo tanto, para practicar, le recomiendo que use algunas placas de circuitos electrónicos antiguos y pruebe las técnicas de soldadura.

Herramientas de soldadura más utilizadas

Para comenzar a soldar, es necesario tener algunos materiales y herramientas, algunos de los cuales son opcionales pero de gran ayuda.

Soldador o estación de soldadura

De los modelos más variados que existen en el mercado, intente elegir un soldador de 30 a 40 vatios y de buena marca. Es un artículo económico, que es esencial para un buen resultado y una buena seguridad.

como soldar

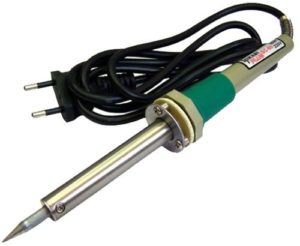

Soldador 30W

También hay estaciones de soldadura, donde puede regular la temperatura. Esto asegura que permanezca constante durante todo su trabajo. Las estaciones de soldadura también vienen con accesorios para limpiar y soportar el soldador.

como soldar

Ejemplo de estación de soldadura

La elección de la estación de soldadura o el soldador dependerá de su presupuesto, recomiendo especialmente la estación de soldadura debido a su mayor calidad y durabilidad. Si elige un soldador, compre un soporte con él, cuesta un promedio de R $ 10.00 y es mucho mejor que el soporte que viene con el soldador.

como soldar

Modelo de soporte común para soldador

Lechón de soldadura

Este es un equipo que utilizará para eliminar el exceso de soldadura o eliminar componentes de otras placas de una manera sencilla.

Te puede interesar  Cómo diseñar una placa de circuito para la fabricación de PCB

como soldar

Tiene un lugar para presionar el pistón interno, que se bloquea cuando llega al final de su recorrido. Luego, solo señale dónde desea eliminar la soldadura (debe fundirse) y presione el botón lateral. Por lo tanto, el pistón volverá y creará un vacío interno que absorberá la soldadura que estaba en su boquilla.

Junto con la ventosa de soldadura, compre algunos condones de ventosa de soldadura, ya que la punta original de la ventosa es de plástico y no resiste las altas temperaturas.

condón de succión de soldadura

Condón para boquilla de succión de soldadura

Alambre de soldadura o estaño

Al comprar soldadura, encontrará carretes azules y naranjas. Este cambio ocurre debido a la composición, en la cual el naranja tiene 63% de estaño y 37% de plomo, y el azul tiene 60% de estaño y 40% de plomo.

que solar

La soldadura del envase naranja es un poco más cara, pero tiene un punto de fusión más bajo, diferente del azul. Debe elegir una soldadura de una buena marca, lo ideal antes de comprar un carrete es comprar un tubo con una muestra de la soldadura y probar, hay marcas de que la soldadura es horrible.

Es esencial elegir una buena marca de estaño, especialmente al aprender a soldar.

Junto con la soldadura, también puede comprar fundente de soldadura y pasta de soldadura, que son productos que pasará en su lugar para soldarlos para que la soldadura se adhiera mejor.

Consejo: ¡marca la diferencia al soldar!

No es extremadamente necesario, pero ayuda a tener algo para sostener la placa mientras suelda. Puede ser una pequeña prensa o abrazaderas, en muchas tiendas de electrónica puede encontrar soportes como este que son de gran ayuda:

Te puede interesar  Cómo volar un dron (DJI Phantom o Mavic)

como soldar

Realizar una buena limpieza del soldador

Mantener limpia la punta del soldador es esencial para evitar las impurezas que generan la famosa «soldadura en frío». La punta del soldador tiene una capa de níquel que recubre su cuerpo. Por lo tanto, evite limpiar la punta del soldador con materiales que rayen o desgasten esta capa.

esponja vegetal

Las esponjas vegetales generalmente vienen con soporte de soldador

Hay esponjas vegetales, ideales para limpiar la punta del soldador, eliminando el exceso de soldadura, cuando están calientes. Sin embargo, puede improvisar con una esponja de cocina húmeda planchando el lado más suave de la esponja. Lo probé y funciona muy bien también.

Cómo soldar componentes electrónicos

Si va a soldar un cable al otro, primero haga un empalme. Sin embargo, si va a soldar componentes en placas, coloque el componente a soldar en su lugar y doble los terminales para que no se caiga. Limpie el área a fondo y aplique la pasta de soldadura.

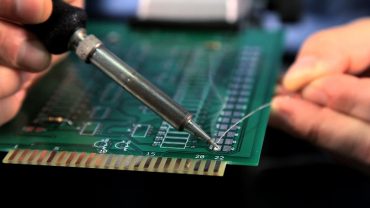

Ahora, con el soldador encendido, estañe la punta. Probablemente sea un poco excesivo, así que quítelo con la esponja. Luego toque el soldador en el lugar para soldar y toque el alambre de soldadura. Verá que se formará un punto de soldadura alrededor del terminal del componente soldado.

como soldar

No coloque demasiada soldadura en un punto, ya que puede volverse quebradizo y convertirse en una soldadura fría. Además, tenga cuidado de no dejar que dos puntos de soldadura se toquen y formen un cortocircuito.

Hay componentes con un límite de temperatura admitido, como varios circuitos integrados. Para estos casos, coloque el soldador y cuando la soldadura se derrita, retírelo rápidamente. Si puede, establezca una temperatura más baja en la estación de soldadura.

Te puede interesar  Circuitos impresos: Fabricación, diseño y cómo elaborar un circuito impreso

Eliminar la soldadura de los componentes

Para eliminar la soldadura de otros componentes, vaya a los puntos de soldadura que desea eliminar y aplique un poco más de soldadura. Esto hará que la vieja soldadura sea más fácil de quitar.

Luego, con el soldador, derrita toda la soldadura y coloque la boquilla de succión sobre la soldadura líquida, y presione el botón. Haga esto hasta que el componente esté suelto.

como soldar

Ahora ya sabes cómo soldar

¡Ahora te toca ensuciarte las manos! Espero que este artículo le haya ayudado a comprender los procedimientos para soldar componentes electrónicos, así como las herramientas necesarias en este proceso.

Por lo tanto, sabiendo cómo soldar, podrá construir sus propias placas de circuito.
