Cómo hacer un circuito para probar la continuidad

Si no tiene un multímetro para probar la continuidad, puede crear su propio circuito para eso.

¡Hoy verás cómo construir esta herramienta simple y eficiente para impulsar tu banco!

Materiales necesarios para el proyecto.

Para este proyecto, utilizaremos los siguientes materiales:

  • Fuente de voltaje de aproximadamente 5 voltios (celda, batería, fuente …)
  • Resistencia de 1/4 w 1k ohmios
  • BC548 transistor o equivalente
  • LED de 5 mm
  • Interruptor de palanca
  • Terminal KRE de 2 vías (o similar, para conectar los cables de prueba)

Además, se requerirá una placa de cobre o fenolita perforada para soldar los componentes.

Las puntas de prueba se pueden hacer con alambres de cobre con terminales engarzados en sus extremos.

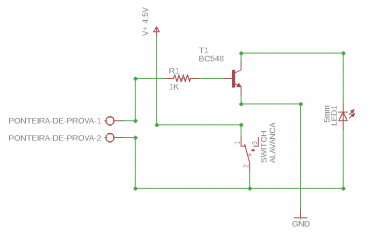

Circuito para probar continuidad

El circuito para probar la continuidad funciona con una corriente muy baja que pasa a través de las puntas de prueba.

Si hay continuidad, esta corriente polariza el transistor, permitiendo que el LED se ilumine.

Es importante que la corriente que pasa a través de las puntas sea baja para no dañar ningún componente de un circuito que vaya a comprobar la continuidad.

Si lo prefiere, puede cambiar el LED por un timbre. Por lo tanto, el circuito emitirá una señal audible cuando detecte continuidad.

El circuito también tiene un interruptor para encender y apagar la alimentación.

Para la alimentación del circuito, puede conectar 3 baterías en serie, por ejemplo.

Diseño de placa de circuito

Si desea hacer la placa de circuito impreso, hice un modelo para ser utilizado.

Está en formato PDF, listo para imprimir.

>> Modelo de circuito impreso para pruebas de continuidad

Te puede interesar  Amplificador Chino para Automovil

A continuación se muestra la imagen de cómo soldar los componentes en el tablero:

prueba de continuidad

Conclusión

Finalmente, incluso puede diseñar una carcasa para su circuito.

Si lo prefiere, también puede reemplazar el terminal KRE con un conector banana hembra. De esa manera, puede usar puntas de prueba de multímetro en su circuito.

El montaje del circuito es simple y fácil, pero cualquier pregunta solo queda en los comentarios.

¡Comparte con tus amigos si te gustó el proyecto!
