Módulo de relé de 5V y 2 canales controlado por Arduino

Para controlar lámparas, motores y otras cargas con diferentes potencias que el circuito de control, es posible utilizar un relé. Al ejecutar un proyecto de automatización del hogar, es probable que se encuentre con este componente, y a menudo encontrará en el mercado el Módulo de relé.

El módulo de relé, que se puede comprar listo para usar, sirve para facilitarle la vida. Ya tiene todos los circuitos necesarios para que el relé funcione correctamente y esté conectado a instalaciones eléctricas de forma segura.

Esta vez, Loja Curto Circuito envió un relé a prueba, con 2 canales y que se activa con una señal de 5V.

Cómo funciona un relé

módulo de relé

El relé funciona desde un interruptor controlado por un electroimán. El interruptor tiene dos posiciones, una en la que no permite que fluya la corriente y la otra en la que permite que la corriente fluya.

Cuando el electroimán se energiza, la fuerza magnética creada por el electroimán atrae el contacto del interruptor, lo que hace que se cierre y permita que la corriente pase a través del circuito.

Tan pronto como la corriente deja de fluir a través del electroimán, el contacto del interruptor se tira con un resorte a su posición inicial, abriendo el circuito.

Ver la imagen a continuación:

módulo de relé

Tenga en cuenta que un interruptor de relé tiene 3 terminales, uno que es Normalmente cerrado (NC), es decir, cuando no hay flujo de corriente entre 1 y 2 hay continuidad de C para NF. El otro terminal es el Normalmente abierto (NA), en el que solo hay continuidad de C para A cuando la corriente pasa entre 1 y 2.

La bobina entre los terminales 1 y 2 normalmente opera a voltajes de 5 a 12 voltios. Este valor se especifica para cada modelo de relé.

El módulo de relé

Aunque no es mucho, una bobina de relé requiere considerablemente más corriente de la que puede proporcionar un puerto Arduino.

Por lo tanto, un circuito auxiliar, que consiste en un transistor y un diodo, se utiliza para controlar el relé.

Hay módulos de relés de diferentes tamaños, muchos de los cuales ya están optimizados para trabajar con Arduino.

Te puede interesar  Sensor infrarrojo reflectante de obstáculos y Arduino

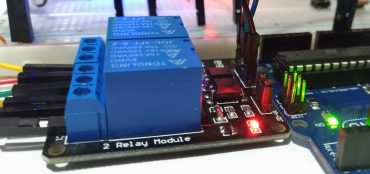

El módulo de relé que vamos a utilizar es uno de los 2 relés (canales), 5v vendidos por Loja Curto Circuito.

módulo de relé

  • La terminal JD-VCC es el VCC permitir una fuente externa de 5v conectada al relé. Como no lo vamos a utilizar, dejamos un puente (ya incluido con el módulo de relé) entre los dos terminales.
  • VCC debe ser alimentado por 5V
  • EN 1 y EN 2 son los pines para activar los relés 1 y 2

módulo de relé

  • CAROLINA DEL NORTE – Normalmente cerrado: cuando la bobina está sin energía, hay contacto entre CAROLINA DEL NORTE y COMÚN.
  • COMÚN – Tiene dos estados: cuando el relé está apagado, está conectado a CAROLINA DEL NORTE. Cuando el relé está encendido, hay continuidad entre COMÚN y EN EL.
  • EN EL – Normalmente abierto: cuando la bobina está desconectada, no hay contacto entre EN EL y COMÚN.

Control del módulo de relé

Ahora, usando un Arduino UNO, controlaremos el módulo de relé.

Para simplificar, controlaremos los LED con el módulo de relé, pero puede usar lámparas eléctricas, motores o lo que su imaginación le permita.

El circuito para controlar el módulo de relé es el siguiente:

módulo de relé

Click para agrandar

A partir de 2 botones, activaremos cada uno de los relés. Los LED se utilizan para indicar la posición en la que se encuentra el relé.

  • LED rojo: Relé 1 apagado
  • LED verde: Relé 1 en
  • LED amarillo: Relé 2 apagado
  • LED azul: Relé 2 en

módulo de relé

El código comentado es el siguiente:

Como dijimos antes, el relé es un componente con una gran capacidad de carga, que admite hasta 10 A a 220 V. Los LED que controlamos usando el relé pueden ser reemplazados por lámparas, motores o lo que su creatividad permita. Y es por eso que el relé es un componente tan eficiente en proyectos de automatización.
